Spänningsregulator med IC

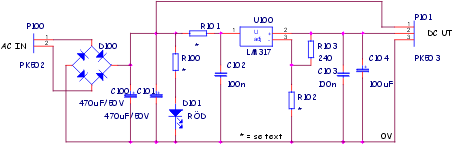

Här ytterligare en spänningsregulator. Denna gång med den mycket användbara LM317 (SG317 etc beroende på tillverkare).
Kopplingen kan drivas med likspänning eller växelspänning. Den likriktade men oreglerade likspänningen kan plockas ut på P101:1 - P101:3.
Utspänningen från regulatorn bestäms av R102 och kan beräknas som Uut=1,25(1+R102/240). Så ger t.e.x. R102=715 ohm 5V. Om R102 är en potentiometer, får man en justerbar utspänning från ca 1,3V och uppåt (beroende på inspänning).
Precis som för varje annan serieregulator blir det effektförlust i effekttransistorn (inne i LM317). Om uttagen ström x skillanden mellan in- och utspänning överstiger 1W är det lämpligt att montera LM317 på en kylare.

Bygglust?

Om du har bygglust men saknar komponenter kan du köpa en komplett komponentsats. Alla komponenterna inklusive mönsterkort ingår i byggsatsen Spänningsregulator med IC. Om du har komponenter hemma kan du köpa enbart mösterkort med utförlig byggbeskrivning.
