En enkel blinkerkoppling

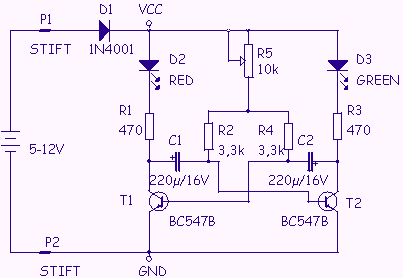

Detta är ett riktigt nybörjarbygge men likväl en mycket användbar koppling. Det är en klassisk astabil vippa med lysdioder kopplade på utgångarna. Lysdioderna blinkar omväxlande med en frekvens som kan justeras med trimpotentiometern R5. Kopplingen matas lämpligen med 5-12V DC.

Bygglust?

Om du har bygglust men saknar komponenter kan du köpa en komplett komponentsats.Alla komponenterna inklusive mönsterkort ingår i byggsatsen Blinkerkoppling. Om du har komponenter kan du köpa enbart mönsterkort med byggbeskrivning. Mer om den här kopplingen och 11 andra finns i boken Bygg med transistorer.
