Regnvakt

Detta är en experimentell byggsats till en regnvakt. Som sensor används en kapacitiv givare. Detekterad signal från givaren får reläet att släppa och tänder en lysdiod.
Temperaturkontrollerad uppvärmning av själva givaren förhindrar att dagg registreras som regn.
Byggsatsen levereras med materialsats till sensor men utan kapsling (se Bygg vidare - nedan). Givaren matas lämpligen med en växelspänningstrafo på 12VAC men även likspänning går bra.

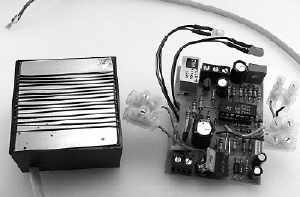

Närmare beskrivning av byggmodulen finns som en artikel i tidningen Elektronikvärlden nr 7/8 juli-aug 1996. I denna användes en specialtillverkad sensor på ett mönsterkort men sensorn kan byggas på olika sätt. I byggsatsen medföljer material till en enklare och mer flexibel sensor med lacktråd på ett kopparlaminat - se bild. Utöver det som medföljer behövs vattenfast lim och lack för tillverkning av givare.
Elektroniken på kretskortet är en koppling med fyra komparatorer/förstärkare och illustrerar linjära IC - kretsars användbarhet. En lärorik och användbar byggsats - ett roligt projekt!
Byggsatsens innehåll: Mönsterkort och samtliga komponenter på mönsterkortet, kopparplatta, koppartråd och ingjutningbox (633G012) till givaren samt mycket utförlig byggbeskrivning. Kapsling för inbyggnad av kretskortet ingår ej (om låda - se nedan).
Komplett byggsats - bild ovan: Art.nr BM012
Pris: 190,00
---------------
Endast mönsterkort och byggbeskrivning: Art.nr BM012/M
Pris: 30,00
---------------
Läs beställningsinformation i [ Beställ ].

Bygg vidare

Kapsling för kretskortet bör väljas med hänsyn till placering - utomhus eller inomhus.
Vi har testat att bygga in själva kretskortet i en Hammondlåda typ 1591MSFLBK, med flänsar, storlek 85x56x21 mm - får precis plats! Passar även i en 1591LSBK , utan flänsar, 85x56x35 mm - med mer plats. Dessa lådor är inte vattentäta och passar därför bäst för inomhusplacering.
Givaren och kretskortet förbinds med en så kort kabel som möjligt (för att minimera risk för störningar).
Lådorna ovan hittar du i den här katalogen "Elektronik för hobby och skola" - pdf .
Dessutom behövs en gummigenomföring för sladden till givaren och två lysdiodshållare (finns också i katalogen).

Alla priser i våra kataloger är inklusive moms.
